Стабілізатор Елекс Ампер У 12-1/40 А 9 кВт v2.1

Стабілізатор напруги Елекс Ампер У 12-1/40 v2.1 — 9 кВт, 40 А

Елекс Ампер У 12-1/40 v2.1 — однофазний електронний стабілізатор із симісторними силовими ключами для квартири, приватного будинку, дачі або офісу. Пристрій автоматично коригує коливання напруги та забезпечує живлення підключеної техніки в межах установлених параметрів.

Модель поєднує 12 ступенів стабілізації, точність ±3,5%, цифровий контроль і електронний байпас. Її можна встановити на однофазний ввід або окрему групу споживачів за умови відповідності навантаження можливостям стабілізатора та електропроводки.

Технічні характеристики

Параметри залежать від виконання: у раніше випущених приладах цієї моделі можуть бути зазначені вихід 220 В, стабілізація 145–275 В та робочий діапазон 100–295 В. Характеристики конкретного екземпляра визначаються його маркуванням і паспортом.

Основні переваги

Для якої техніки підходить

Стабілізатор можна використовувати для живлення кількох груп однофазних споживачів:

• Опалення: газовий котел, циркуляційні насоси, автоматика.

• Побутова техніка: холодильник, пральна машина, телевізор.

• Робоче місце: комп’ютер, монітор, мережеве обладнання.

• Освітлення: світильники та сумісні блоки живлення.

• Інше обладнання: у межах допустимого навантаження.

Для вибору важлива не кількість підключених приладів, а їхня одночасна потужність і характер споживання. Наприклад, насос або холодильник під час запуску може короткочасно споживати значно більший струм, ніж у звичайному режимі.

Бойлер, електрочайник та обігрівачі створюють інший тип навантаження: їхнє одночасне ввімкнення суттєво збільшує тривале споживання. Тому перелік техніки, яка працюватиме разом, варто визначити до придбання стабілізатора.

Як працює стабілізація

Мікроконтролер аналізує вхідну напругу та керує електронними ключами, які перемикають відводи автотрансформатора. При зниженні напруги обирається ступінь підвищення, при зростанні — ступінь зниження.

У конструкції немає сервоприводу та рухомого струмознімального контакту. Регулювання відбувається електронно, без ручного втручання користувача.

Вихідна напруга підтримується в межах точності, а не залишається абсолютно незмінною. Невеликі зміни показників при переході між ступенями є нормальною особливістю цього принципу роботи.

Що означає точність ±3,5%

Для актуального виконання з номіналом 230 В точність ±3,5% розрахунково відповідає приблизно 222–238 В у межах заявлених умов стабілізації.

Для оцінки можливостей приладу потрібно розрізняти два діапазони:

Наприклад, якщо напруга в мережі залишається нижчою за діапазон стабілізації, прилад не обов’язково зможе підтримувати вихід у межах ±3,5%. За досягнення порогів захисту навантаження відключається.

Потужність при просіданні мережі

Номінальні 9 кВт не означають доступність такої потужності за будь-якої вхідної напруги.

Коли напруга знижується, для передачі тієї самої потужності потрібен більший струм. Оскільки струм стабілізатора обмежений, допустиме навантаження при просадках зменшується.

Для наочності наведено простий розрахунок вхідної повної потужності за струму 40 А:

Це розрахункові значення на вході без урахування втрат, а не таблиця гарантованої вихідної потужності. Вони показують, чому при глибоких просадках необхідно зменшувати навантаження.

Для техніки з двигунами та електронними блоками живлення також враховують коефіцієнт потужності. Сума значень у ватах не завжди повністю описує струмове навантаження на стабілізатор.

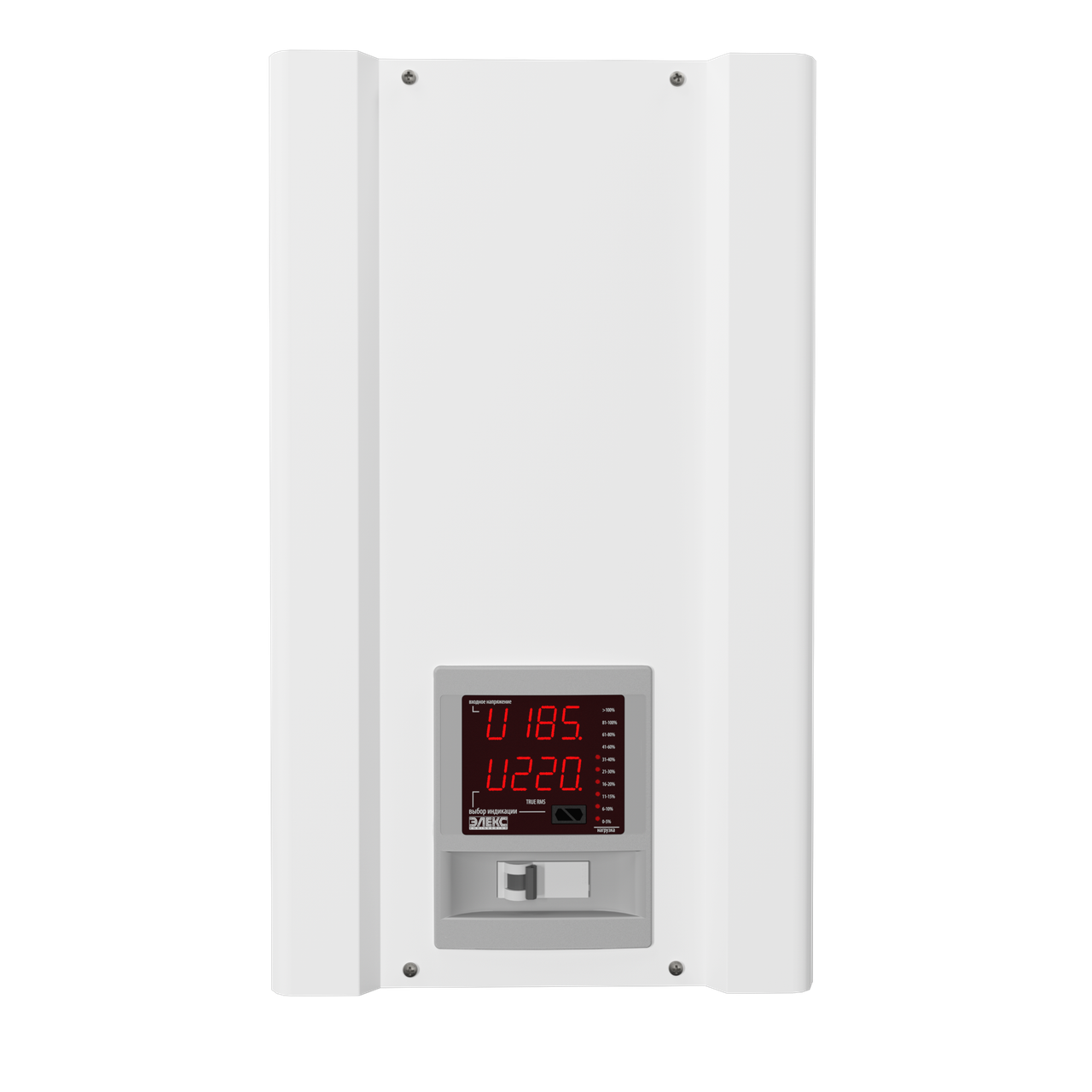

Цифровий контроль роботи

На панелі розташовані LED-дисплей та індикатор завантаження. Інформаційні режими дозволяють переглядати:

• вхідну та вихідну напругу;

• вхідний струм і повну потужність;

• частоту мережі;

• температурні параметри;

• повідомлення про аварійний стан.

Індикація допомагає оцінити ситуацію в мережі та побачити, як змінюється навантаження після ввімкнення потужних споживачів.

Вбудовані захисти

Після нормалізації напруги передбачено автоматичне повернення до роботи. Повторювані відключення потребують перевірки причин: надмірного навантаження, стану проводки або параметрів зовнішньої мережі.

Електронний байпас

Режим байпас, або транзит, дозволяє подавати мережеву напругу на навантаження без її коригування. Електронний контроль напруги при цьому зберігається.

Цей режим використовують, коли стабілізація тимчасово не потрібна. Вихідна напруга в транзиті залежить від мережі, тому байпас не слід сприймати як додатковий режим точної стабілізації.

Охолодження та комфорт використання

Електронні силові ключі перемикаються без релейного клацання. Для відведення тепла застосовано вентиляторне охолодження з керуванням швидкістю.

При активному охолодженні можливий шум вентиляторів. Тому місце встановлення варто обирати з урахуванням вентиляції, доступу для обслуговування та відстані до зон відпочинку.

Не слід закривати вентиляційні отвори, накривати прилад або розміщувати його в тісній шафі без організованого відведення тепла.

Встановлення та підключення

Кабель, захисну автоматику та схему підключення підбирають з урахуванням фактичного навантаження й умов прокладання. Звичайна побутова вилка для цієї моделі не застосовується.

Що врахувати перед придбанням

Перевірте мінімальну та максимальну напругу. Один вимір не завжди показує реальну ситуацію: ввечері та під час запуску потужного обладнання параметри можуть суттєво відрізнятися.

Визначте одночасне навантаження. Враховуйте прилади, які можуть працювати разом, а також пускові струми насосів і компресорів.

Уточніть тип вводу. Модель однофазна. Для трифазного об’єкта схему підбирають окремо, особливо за наявності трифазних двигунів та іншого обладнання.

Передбачте резервне живлення, якщо воно потрібне. Стабілізатор працює з наявною мережевою напругою та не накопичує енергію. Для роботи техніки під час відключень необхідні ДБЖ або інвертор з акумулятором.
